Transdutores (Transmissores, Conversores) de corrente que se caracterizam por
realizarem, com isolamento galvânico, medidas de sinais AC (vários formatos de
onda; faixa ampla de freqüência), DC
(com ou sem mudança de polaridade) e, até mesmo, sinais AC e DC ao mesmo tempo
(sinais AC com componentes DC). Possuem medida instantânea e, dessa forma,
reproduzem em suas saídas o mesmo formato de onda medido (cópia do sinal
medido).

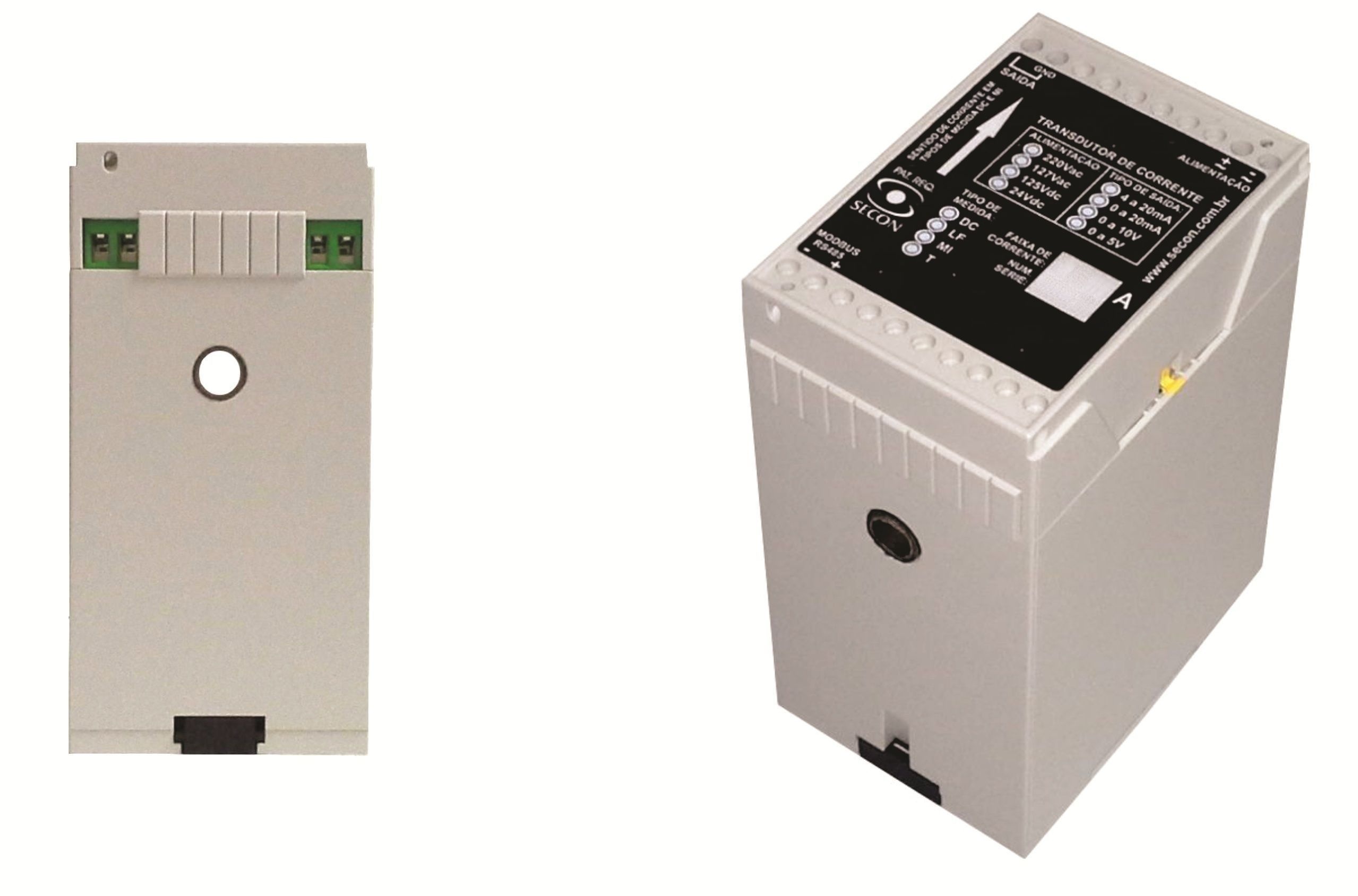

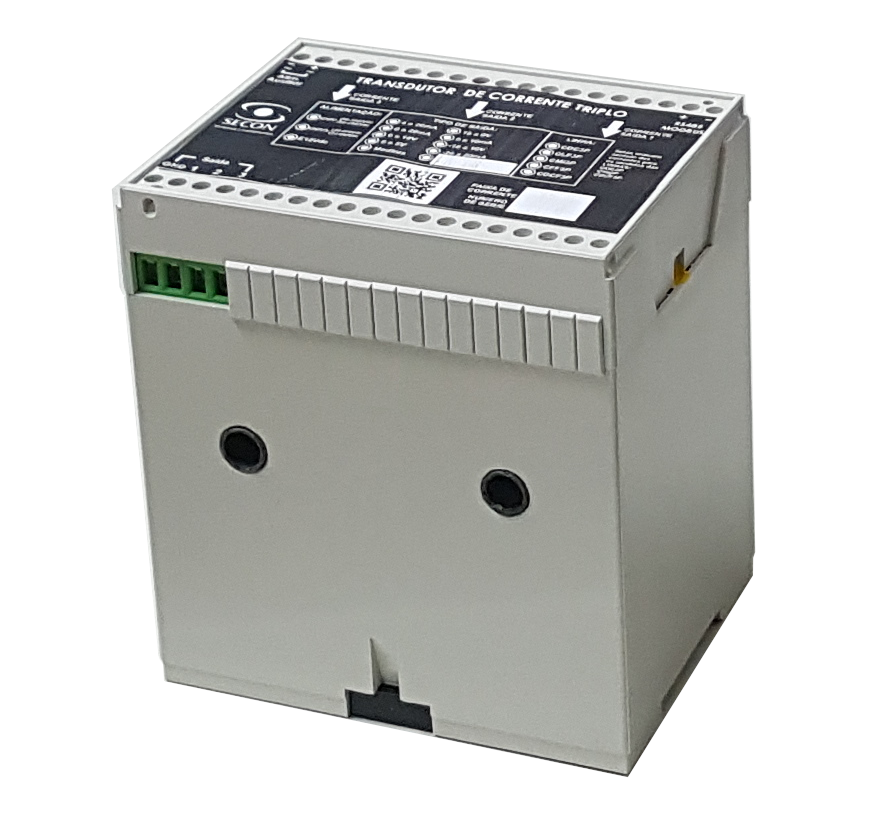

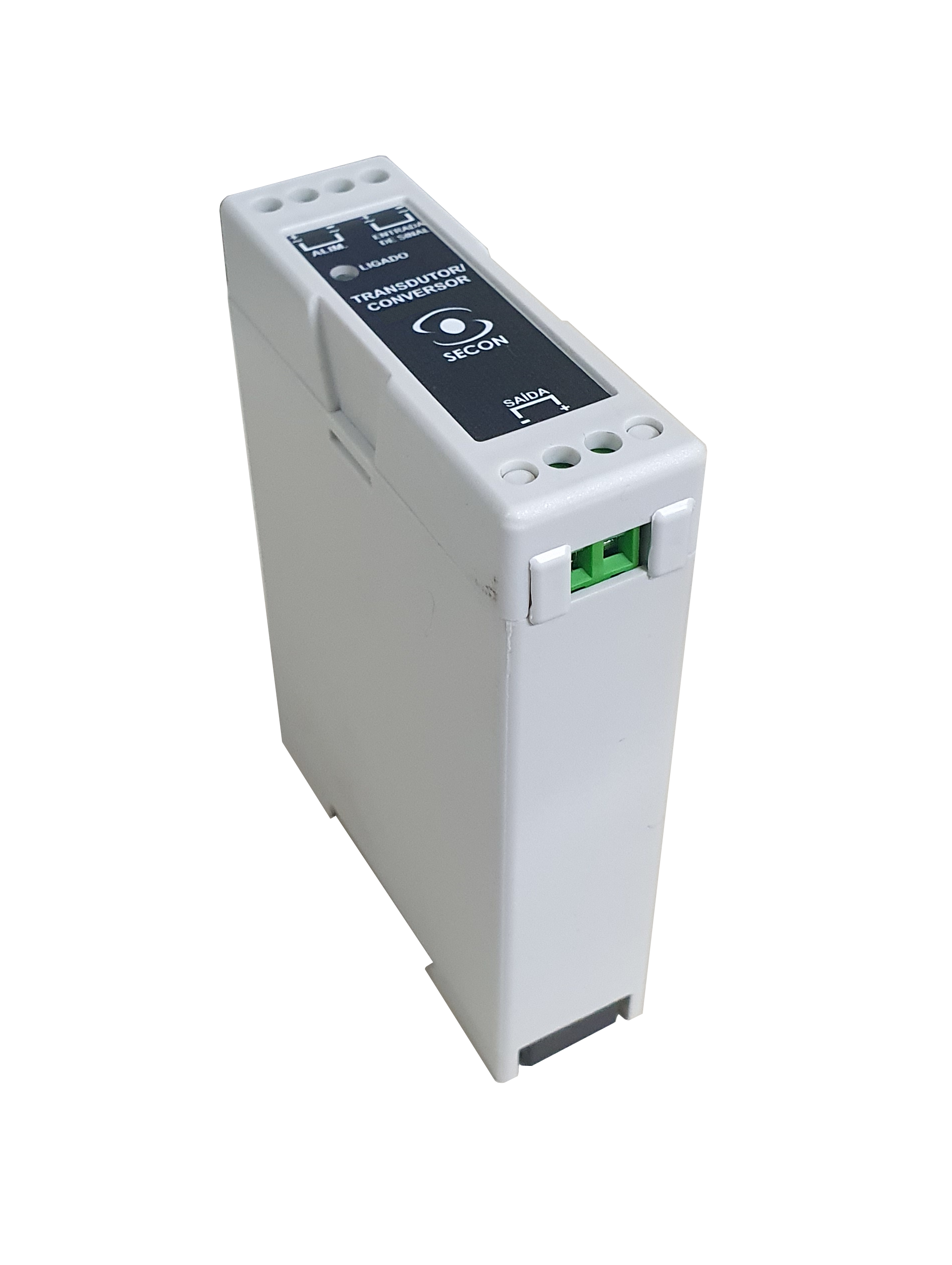

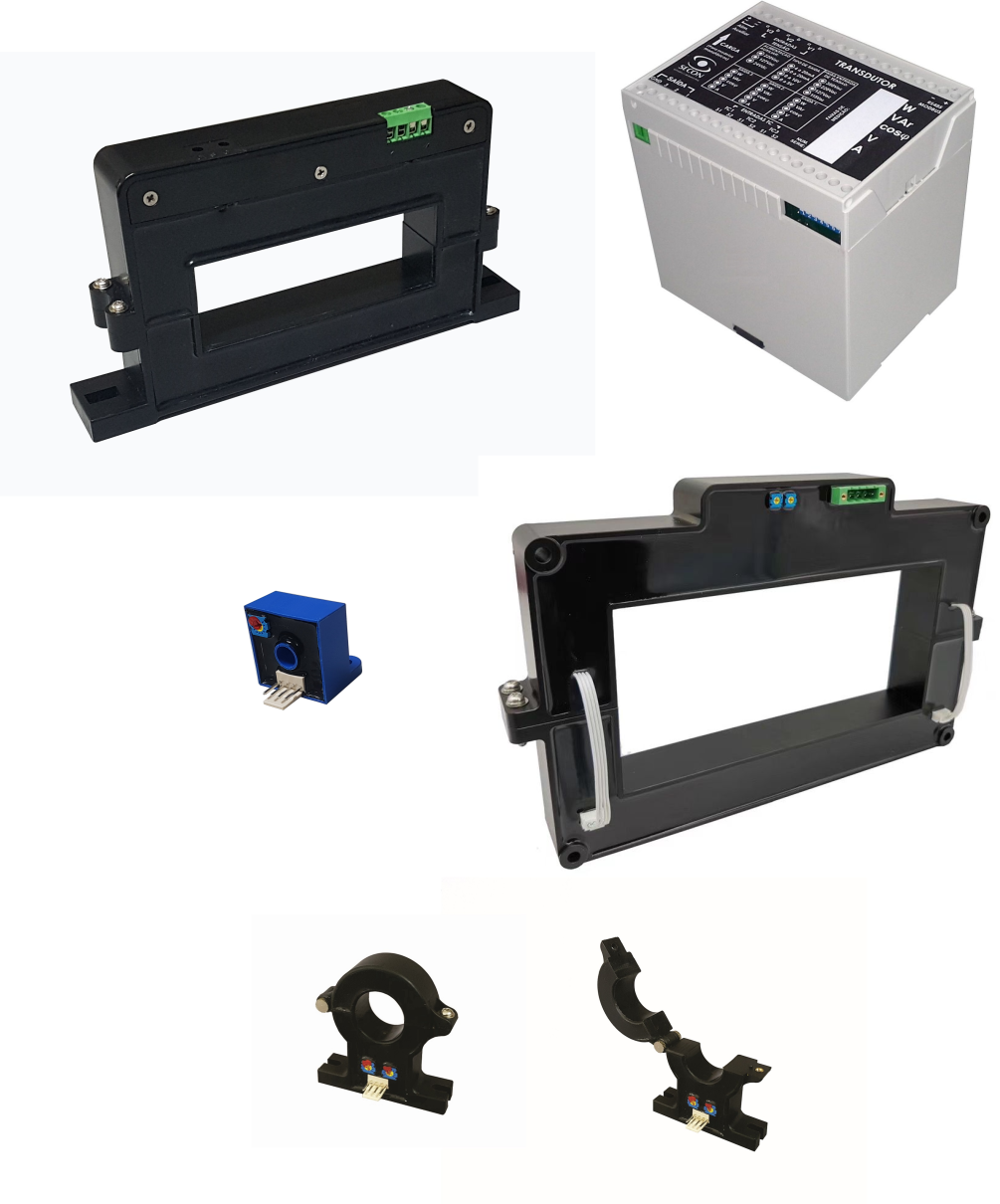

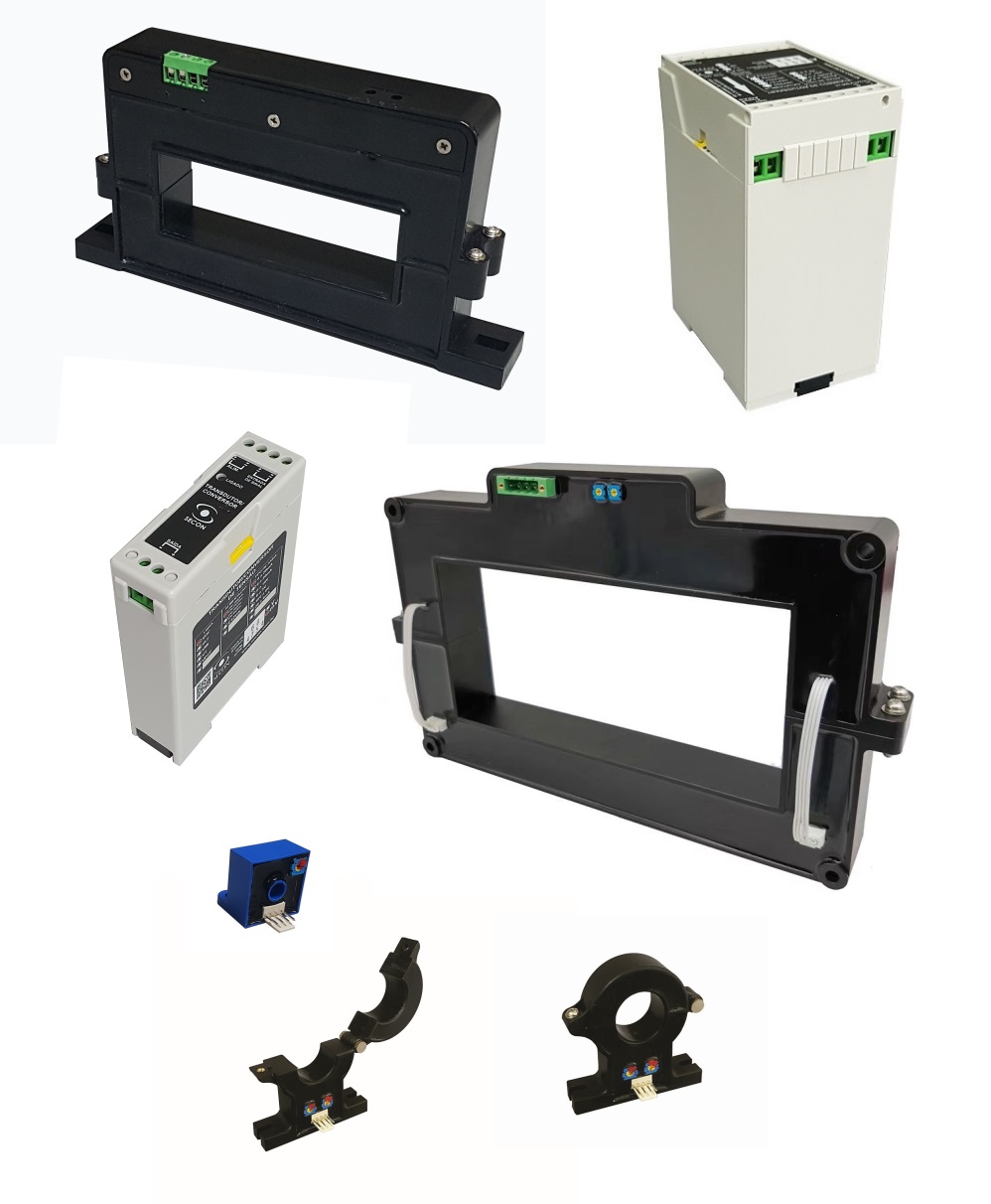

Os modelos de
transdutores/Transmissores de corrente possuem tecnologia hall ("Efeito
Hall Realimentado") com a opção de medida direta através de conexão por terminal (Transdutor com Terminal), medida direta não invasiva através de uma janela para a passagem do condutor da corrente a ser medida (Transdutor Janelado) e indireta não invasiva através de um sensor hall externo (Transdutor para Sensor Hall).
Equipamentos indicados para o
envio de informações para placas de aquisição ou equipamentos que permitam uma
análise quantitativa e qualitativa do sinal.
Reproduzem em sua saída o
formato de onda medido (Medida instantânea).
Características:
- Tipo de medida: Medida instantânea (MI);
- Medem sinais DC e AC (vários formatos de onda)
- Faixa de freqüência: 0Hz à 2kHz
- Podem medir sinais DC com dupla polaridade
- Visualiza-se, em suas saídas, o mesmo formato de
onda
encontrado
nos sinais medidos;
- Possuem saídas do tipo 0-5V; 0-10V; 0-20mA; 4-20mA; 5-0V;
10-0V; 20-0mA; 20-4mA; ±5V; ±10V; ±20mA;
outras (sob-
consulta);
- Total isolamento galvânico;
Para visualizar os modelos de transdutores de corrente,
ver tabela abaixo. Para baixar a especificação técnica, clicar em Baixar
especificação.
